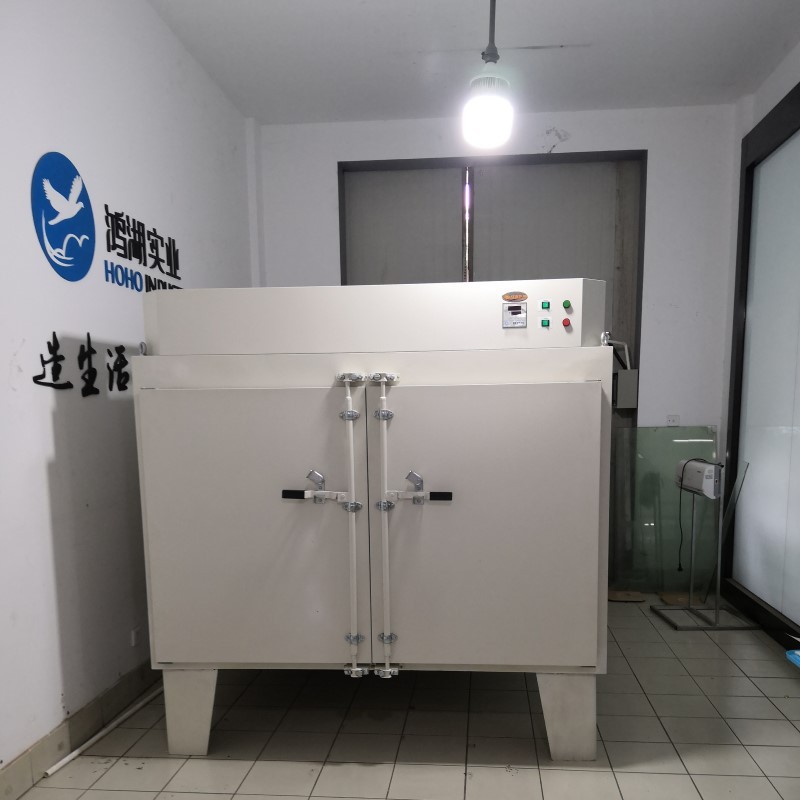

定制变色玻璃膜烘箱

变色玻璃膜烤箱使用说明书

一、适用范围

本设备适用于各种产品或材料及电气、仪器、仪表、元器件、电子、电工及汽车、航空、通讯、塑胶、机械、化工、食品、化学品、五金工具在恒温环境条件下作干燥和各种恒温适应性试验。

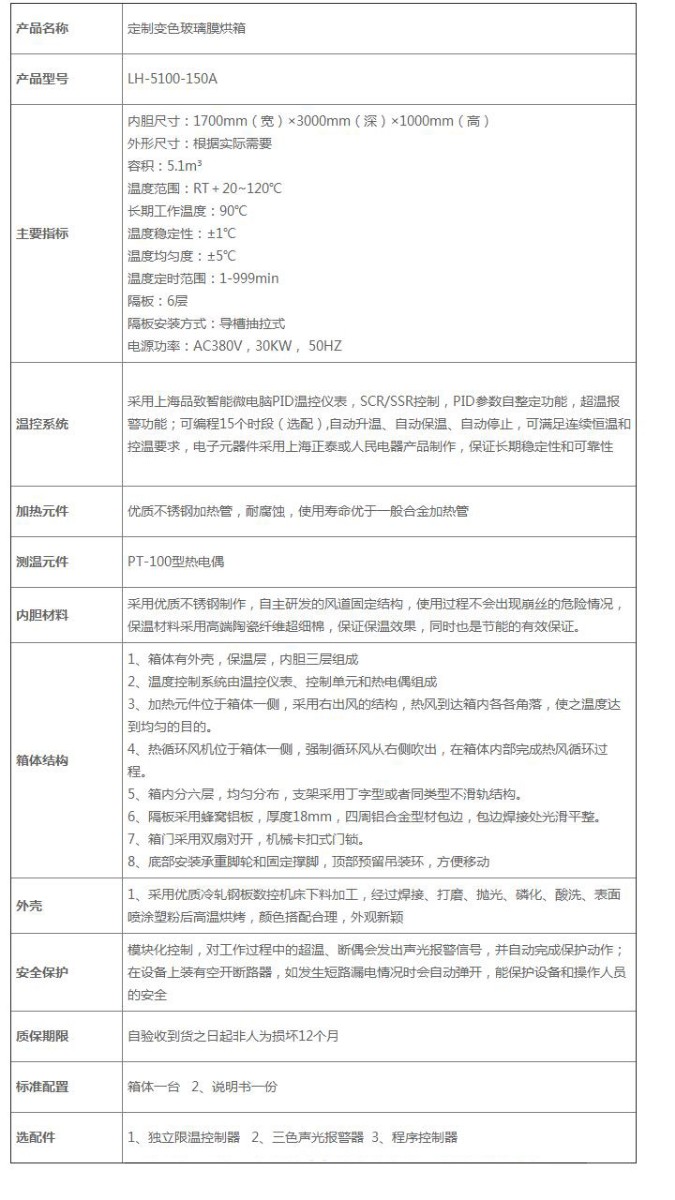

主要技术参数

温度范围：RT＋20~120℃

长期工作温度：90℃

温度稳定性：±1℃

温度均匀度：±5℃

定时范围：1~999mni

隔板：6块（铝蜂窝板，无拼接，无焊缝）

功率：9000w

电源电压：380v/50Hz

三、产品结构特点

箱体采用优质冷轧钢板，表面静电粉末喷涂，涂层坚硬牢固，具有极强的防锈能力。

工作室为优质不锈钢板，圆角造型、光滑、流畅、极易清洁。

箱体与工作室之间，充填超细玻璃棉隔热材料，具有良好的保温功能，有效保证箱内温度的稳定准确和对使用环境的影响。

箱内设计有合理的热风循环通道，使箱内温度分布更加均匀、温度上升更快；并装有出风管，用以微量排出箱内的空气。如箱内排出的气体有异味或有毒，出风管能方便的另接管道将气体排至指定地点。

温度控制采用微电脑智能数字技术制造，具有工业PID自整定和四位双LED窗指示功能，控温精度高、抗干扰能力极强，并且操作也非常方便（详情见控制器详细说明）。

四、产品安装调试

1、运输中注意不要在玻璃上用力，也不要碰撞箱体。

2、本设备落地后，应放置平稳如地面不平应予以修正。

3、请不要在阳光直射或高温潮湿的地方使用仪器。

4、本设备应远离电磁干扰源，并应将设备的接地线有效接地。

5、本设备在正常运行时，箱内载物摆放应不影响空气流通以保证箱内温度均匀。

6、电源为AC 380V 50HZ，必须使用25A以上四芯插座，并有可靠接地线，不得擅自使用三芯插座。电源为AC 380V 50HZ,必须使用三相电源插座，并有可靠接地线.

7、电源线不要紧靠后面，也不要让仪器或其他物品压在电源线上，以免损伤电源线。

五、产品使用说明

1、打开箱门，将待处理物件放入箱内搁板上（摆放不能过密，不利于箱内空气充分循环），关上箱门。

2、接通电源，将电源插头插入380V电源插座，将面板右方的电源开关置于“开”的位置，此时仪表出

现数字显示，表示设备进入工作状态。

3、通过操作控制面板上的温度控制器，设定您所须要的箱内温度。

4、仪器开始工作，箱内温度逐渐达到设定值，经过所需的干燥处理时间后，处理工作完成。

5、关闭电源，待箱内温度接近环境温度后，打开箱门，取出物件。

【！】请注意：开门取物时注意箱内温度，以免烫伤；易燃易爆物禁止放入干燥箱内。

特别提示

⑴产品出厂前都经过严格的测试，一般不要进行修正，如使用时的环境恶劣，环境温度超出适宜范围，会引起温度显示值与箱内实际温度误差，如超出技术指标范围的，可以参照温度控制器操作说明按所需进行修正。

⑵仪器在正常工作状态下，如打开箱门时间过长，关上箱门后暂时箱内温度有些变动，这是正常现象。

◆面板功能

指示灯定义

1．“RUN/AT”指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。

2．“OUT”指示灯：有加热输出此灯点亮，反之熄灭。

3．“ALM”指示灯：超温报警时此灯点亮，反之熄灭。

六、操作及使用方法

1．控制器上电，显示窗上排显示“InP”，下排显示“量程值”约3秒后进入到正常显示状态。

2．温度及恒温时间的参看与设定

点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“St”，上排显示恒温时间设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。

当恒温时间设为“0”时，表示没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗口下排显示运行时间，并且后一位小数点亮，等测量温度达到设定温度后，定时器开始计时，点亮的小数点闪烁，时间到，运行结束，显示窗口下排显示“End”，蜂鸣器鸣叫30秒钟。运行结束后，长按“减小/再运行”键3秒可重新启动运行。

3．超温报警时，蜂鸣器连续鸣叫，“ALM”报警灯点亮。若由于改变温度设定值而产生超温报警，“ALM”报警灯点亮，但蜂鸣器不鸣叫。

4．蜂鸣器鸣叫时可按任意键消音。

5．“移位”键：在设定状态点击此键可使设定值移位闪烁修改。

6．“减小”键：在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减。

7．“增加”键：在设定状态点击此键可使设定值递加，长按此键可使设定值连续递加。

8．在设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。

9．若控制器显示窗上排显示“----”，表示温度传感器或控制器本身故障，请仔细检查温度传感器及其接线。

系统自整定

中无当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。

在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序，“RUN/AT”指示灯闪烁，自整定结束后该指示灯停止闪烁，控制器会得到一组更佳的系统PID参数，参数值自动保存。在系统自整定过程中长按“移位/自整定”键6秒后可中止自整定程序。

在系统自整定过程中若有超温报警，“ALM”报警灯不亮，蜂鸣器也不鸣叫，但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程论是否有恒温时间设定，控制器显示窗下排总是显示温度设定值。

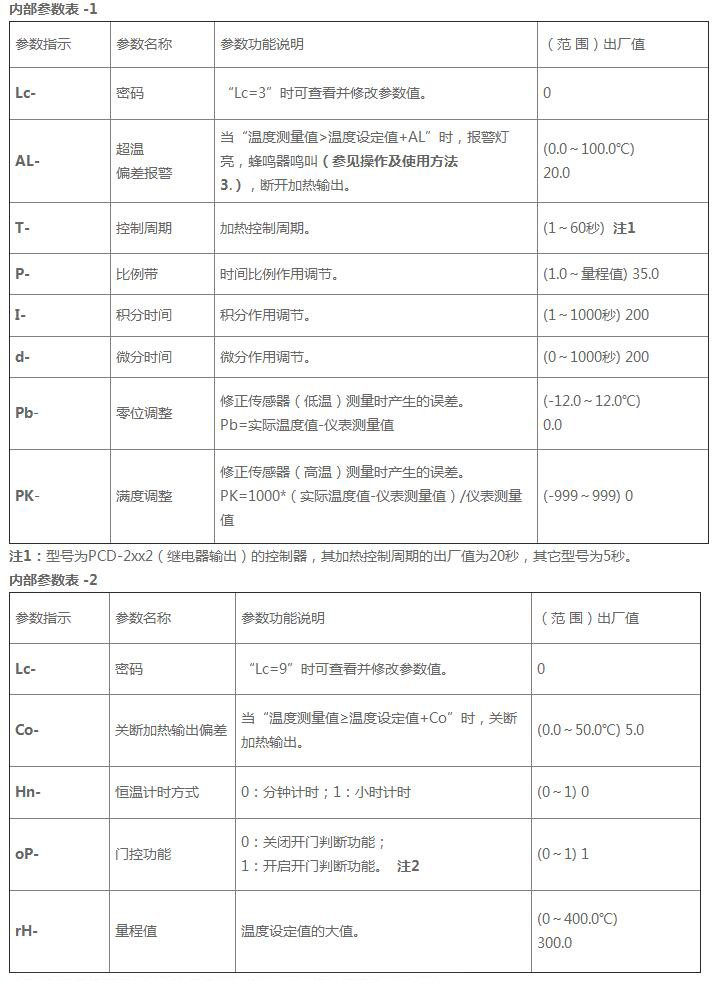

温度内部参数的参看与设定

长按设定键约3秒，控制器显示窗下排显示密码提示符“Lc”，上排显示密码值，通过增加、减少和移位键，修改到所需的密码值。再点击设定键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到温度内部参数设定状态，再点击设定键可以依次修改各个参数。再长按设定键3秒，可以退出此状态，参数值自动保存。

七、注意事项

1、可燃性和挥发性的化学物品切勿放入箱内。

2、如在使用过程中出现异常、气味、烟雾等情况，请立即关闭电源，用户切勿盲目修理，应通知本公司修理部，由专业人员查看修理。（新机初次开机会有异味和少量的烟雾产生，这是属于正常现象，请观察一两次后，若一直产生这种现象请致电我司客服中心进行咨询）。

3、箱壁内胆和设备表面要经常擦拭，以保持清洁，增加玻璃的透明度。请勿用酸、碱或其它腐蚀性溶液来擦拭外表面。

4、设备长期不用，应拔掉电源线以防止设备损伤人。并应定期（一般一季度）按使用条件运行2-3天，以驱除电器部分的潮气，避免损坏有关器件。

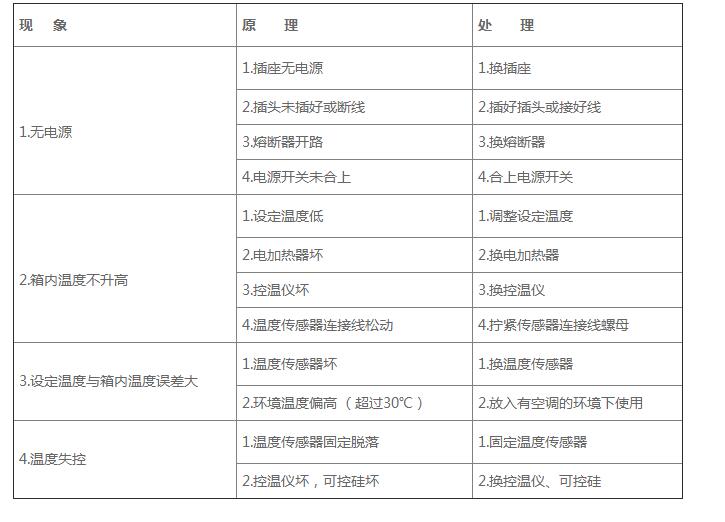

八、故障修理
